У черговому пакеті американської оборонної допомоги Україні, оголошеному в Пентагоні 6 січня, для наших Збройних Cил вперше надійдуть авіаційній ракети Zuni. Представники оборонного відомства США заявили, що для потреб українських захисників передбачена партія в 4 тисячі одиниць даного виду озброєння.
Zuni була розроблена у 50-х роках інженерами Станції авіаційного озброєння ВМС США China Lake. А назвати свій виріб вони вирішили іменем індіанського племені Зуні, що базувалося на території нинішнього американського штату Нью-Мексико. Серійне виробництво некерованих ракет налагоджено на потужностях Bridgeport Brass Company. У 1966 році бельгійська компанія Forges de Zeebrugge, яка належить Thales, почала виробляти ракети Zuni за ліцензією.
Ракети Zuni активно застосовували морська піхота та ВМС США у військових кампаніях 1960–1970 рр. Для запуску ракети Zuni використовується контейнер із чотирма напрямними LAU-10. У 1960–1970-х pоках як носії некерованих ракет американська армія використовувала вертоліт Super Cobra, штурмовик Thunderbolt II, винищувач F-16 тощо.
Технічні характеристики:
Довжина: 2,7м
Діаметр: 127 мм
Вага: 46-61 кг (залежить від типу боєголовки та двигуна)
Вага бойової частини: 20–25 кг
Тип бойової частини: димова, освітлювальна, фугасна, бронебійна та осколково-фугасна
Швидкість польоту: 725 м/с
Дальність ураження: 8 км
«У Пентагоні про ракети Zuni були небагатослівні — відзначили, що ЗСУ дуже ефективно використовували ракети HARM з МіГ-29, і що Zuni допоможе зробити наявний парк літаків України максимально ефективним. А також зауважили, що ця ракета посилить як літаки, так і гелікоптери», — у коментарі для АрміяInform заявив військовий експерт і директор інформаційно-консалтингової компанії Defense Express Сергій Згурець.
читайте також:
За його словами, Zuni — це, по суті, майже аналог ракет типу С-13 чи С-25, утім, цікавіший за своїми ТТХ, зокрема за дальністю у 8 км. Ракета Zuni була розроблена як модульна система, що дозволяла запускати різні типи боєголовок і підривачів, зокрема і безконтактного підривача, оскільки спершу ракета призначалася для використання як зброї «повітря-повітря».
Експерт також повідомив, що для запуску Zuni тестували низку різних пускових установок, однак найбільш популярними для цих ракет стали чотиритрубні блоки LAU-10/A. Вперше ракети Zuni були випущені в бою літаками F-86F Sabre повітряних сил Пакистану під час війни з Індією у серпні-вересні 1965 року. Також ця ракета активно використовувалася під час війни у В’єтнамі.
«До речі, варто також згадати ось що — з 2006 року північноамериканський підрозділ MBDA за власної ініціативи запустило проєкт створення Laser-Guided Zuni Rocket на кшталт системи Advanced Precision Kill Weapon System. Модернізовану ракету становила нова секція наведення і управління WGU-58/B, що кріпилася до передньої частини Zuni. У 2009-му ракета успішно пройшла випробування як по нерухомих, так і по рухомих цілях, а випробувальний політ з бойовою частиною відбувся у вересні 2010 року», — наголосив Сергій Згурець.

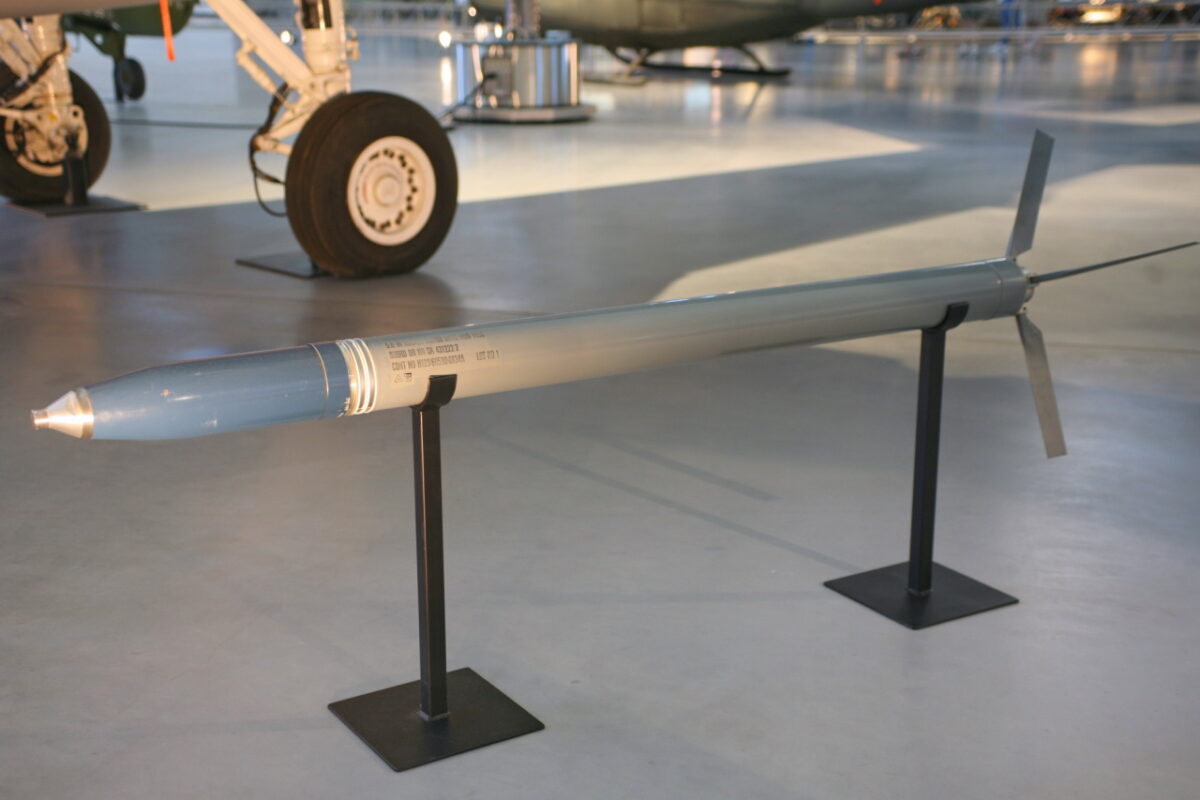

Твердопаливний двигун забезпечує ракеті максимальну швидкість близько 2600 км/год. Стабілізація ракети в польоті забезпечується обертанням. Після виходу з пускового пристрою ракета розкриває хвостові стабілізатори, встановлені під кутом до її продольної осі.
читайте також:
З 2006 року американське відділення компанії MBDA в ініціативному порядку вело розробку проєкту Laser-Guided Zuni Rocket (Ракета Zuni з лазерним наведенням), метою якого стало створення перспективної малогабаритної ракети для озброєння ВПС, морської авіації та авіації Корпусу морської піхоти (КМП) США. Згодом до проєкту приєднався Центр бойових дій авіації ВМС США.
Суть проєкту Laser-Guided Zuni Rocket полягає у використанні набору спеціального обладнання, призначеного для встановлення на базову некеровану ракету. Після такої простої модернізації (комплект апаратури може монтуватися у військах) некерована ракета стає керованою і може використовуватися для завдавання високоточних ударів по цілях противника. Передбачалося, що таким способом може бути вирішено питання оснащення авіації ВМС та КМП порівняно недорогим боєприпасом із високою точністю влучень.
Така архітектура керованого боєприпасу вже була випробувана у проєкті JDAM, про який АрміяInform детально інформувала в одному зі своїх матеріалів. Під час виконання цього проєкту був розроблений комплект обладнання, призначений для встановлення на некеровані бомби і який «перетворює» їх на керовані. Необхідно відзначити відмінність двох систем. Комплект JDAM використовує інерційне наведення та супутникову навігацію, а ракета Laser-Guided Zuni Rocket знаходить ціль за допомогою лазерного наведення.
Базова ідея проєкту Laser-Guided Zuni Rocket полягає в оснащенні некерованої ракети системою управління WGU-58/B. Ця система виконується у вигляді модуля, який встановлюється на головній частині некерованого боєприпасу. Модуль оснащений лазерною системою наведення та механізмами для керування польотом ракети. У головній частині системи WGU-58/B є приймач лазерного випромінювання, у хвостовій — Х-подібні керма, що розкладаються в польоті. Керований варіант ракети Zuni транспортується зі складеними кермами і в такому вигляді розміщається на пусковий пристрій. Після запуску керма розкладаються і використовуються для керування польотом.
читайте також:
Після оснащення блоком управління ракета Zuni «поважчала» до 150 фунтів (68 кг) та «підросла» до 118 дюймів (2,8 м). Інші характеристики боєприпасу зберігаються на попередньому рівні.
У 2009 році ракета Zuni з лазерним наведенням успішно пройшла випробування як по нерухомих, так і по цілях, що рухаються. Зброя успішно пройшла випробувальний політ бойової частини із бойовими стрільбами у вересні 2010 року.

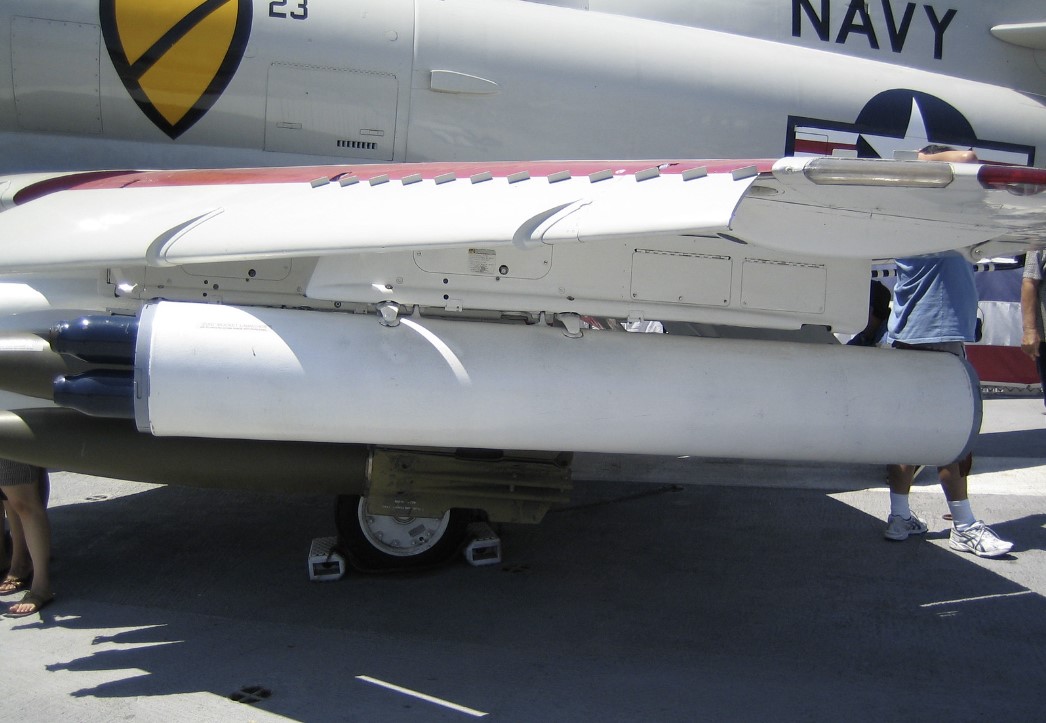

Zuni вистрілюється із пускової установки LAU-10, яка є підвісним озброєнням винищувальної авіації. Контейнер містить чотири ракети Zuni. Це дозволяє літаку збільшити кількість цілей, що вражаються, як порівняти з іншими аналогічними боєприпасами з напівактивним лазерним наведенням, які обмежені одним або двома ракетами на носій.
Як бачимо, у цих «бойових індіанських стріл» довга історія використання, але вони досі є вельми ефективними. Українські військові зможуть використовувати ракети Zuni з повітря для ураження цілей на землі або ж з повітря для знешкодження цілей у повітрі. Експерти заявляють, що ці ракети мають бути ефективними в боротьбі з безпілотниками. Кожна з них здатна з високою точністю бути наведеною і вразити добре захищену компактну ціль.
