Ледь помітна на екрані тепловізора жаринка цигаркового недопалку стала тією дрібницею, яка зробила перше бойове застосування інноваційного керованого авіабоєприпасу легендарним моментом…
У черговому пакеті американської військової допомоги загальною сумою понад $3 млрд, про яку було заявлено офіційними особами Білого дому, а згодом її деталі проговорені під час телефонної розмови Міністра оборони України Олексія Резнікова з його колегою – шефом Пентагона Ллойдом Остіном, уперше закладені до постачання зенітні ракети RIM-7 Sea Sparrow («Морський горобець» з англійської. – Авт.). Зважаючи на постійні терористичні удари, які завдає країна-агресор як по об’єктах критичної інфраструктури України, так і по житлу пересічних громадян, цей зразок американської зброї має стати серйозним елементом посиленням протиповітряної оборони нашої держави.
Довідково. RIM-7 Sea Sparrow – керована корабельна зенітна ракета малої дальності з напівактивною радіолокаційною головкою самонаведення, розроблена на початку 1960-х на базі ракети класу «повітря – повітря» AIM-7 Sparrow, прийнята на озброєння 1976-го. Вироблялася Raytheon. Маса ракети ~230 кг, довжина – 3,64 м, діаметр – 203 мм, розмах крил – 1,02 м. Мінімальна дальність пострілу – 1,5 км, максимальна – 20-30 км, висота ураження – від 6 м до 15 240 м. Маса бойової частини – 40,5 кг, швидкість польоту – >3,5 Мах Вартість $165 400.
«Щодо цих ракет передусім варто сказати таке – ця керована ракета насамперед призначена для встановлення на кораблі, а до сьогодні єдиною країною, яка має цю ракету для запуску з наземних установок є Тайвань, який використовує це озброєння як частину системи Skyguard – п’ятсот таких ракет країна отримала на озброєння ще у 1991 році», – розповів у коментарі АрміяInform військовий експерт і директор інформаційно-консалтингової компанії Defense Express Сергій Згурець.
Збройні сили частково визнаної Китайської Республіки з 1991 року експлуатують пересувні пускові установки з чотирма контейнерами для пусків ракет.
Експерт наголосив, що це насправді дуже позитивна новина, бо таких ракет на складах НАТО є чимало і це передусім дозволить вирішите одне з болючих питань щодо дефіциту подібного озброєння до радянських систем. Тим паче, що ці ракети можуть збивати як літаки, так і крилаті ракети, що особливо актуально в контексті російських ударів по Україні.
читайте також:
Фахівці в галузі ракетного озброєння визначили основні тактико-технічні характеристики американського «Морського горобця» за наступними параметрами. Зенітний ракетний комплекс (ЗРК) Sea Sparrow призначений для організації протиповітряної оборони від літаків, вертольотів і крилатих ракет противника, що низько летять, на ближніх дистанціях. ЗРК Sea Sparrow різних модифікацій є одним із наймасовіших зенітних комплексів країн НАТО.
Комплекс створений в результаті виконання робіт, що проводилися з 1964 року за програмою BPDMS (Basic Point Defence Missile System) на базі модифікованої авіаційної ракети класу «повітря-повітря» Sparrow-III AIM-7F. Випробування базового варіанта комплексу із системою управління Mk 115 та РЛС підсвічування цілі Mk 51 проводилися з лютого 1967р. У період 1971–75 рр. комплекс було встановлено на 31 кораблі ВМС США.
У 1968 році Данія, Італія та Норвегія дійшли згоди з ВМС США про спільні роботи з модернізації ЗРК Sea Sparrow у рамках діяльності міжнародної кооперації – NATO Sea Sparrow Project Office (NSPO). NSPO розпочав реалізацію програми IBPDMS (Improved Basic Point Defense Missile System) з метою розробки уніфікованого засобу ППО надводних кораблів країн НАТО. Новий комплекс, який одержав позначку NSSMS Block I (NATO Sea Sparrow Missile System), успішно пройшов випробування. І його серійне виробництво почалося з 1973 року.
За тривалі роки служби комплекс неодноразово модернізувався і нині він надійно перебуває на озброєнні ВМС багатьох країн світу. ЗРК Albatros, розроблений італійською фірмою Alenia Marconi Systems та встановлений на кораблях Італії, Марокко та Єгипту, є локалізованою версією ЗРК NSSMS Sea Sparrow.
Нині для заміни ракети RIM-7 різних модифікацій, що перебувають на озброєнні, пропонується нова зенітна ракета RIM-162 ESSM (Evolved Seasparrow Missiles). Розробка RIM-162 ESSM розпочалася у 1995 році міжнародним консорціумом на чолі з компанією Raytheon. У складі консорціуму фірми Австралії, Бельгії, Канади, Данії, Іспанії, Греції, Голландії, Італії, Норвегії, Португалії, Туреччини та США. Нова ракета може стартувати як з поворотних, так і вертикальних пускових установок комплексу Sea Sparrow.
До складу ЗРК Sea Sparrow перших модифікацій входять: керована ракета AIM-7F, система управління Mk115 з РЛС підсвічування цілі Mk51, пускова установка Mk25 на 8 ЗУР (модифікована ПУ ПЛРК ASROC) та погріб боєзапасу. Загальна маса ЗРК сягає 17,7т.
ЗУР AIM-7F – одноступінчаста, з маршовим двигуном Rocketdyne Mk38 mod 2 оснащується напівактивною радіолокаційною головкою самонаведення. Комплекс працює в такий спосіб. Після виявлення цілі дані про неї з бойового інформаційного посту надходять до системи управління Mk115. РЛС Mk51 X-діапазону, що входить в систему управління Mk115, забезпечує підсвічування цілі. Антенний пост РЛС розміщується на поворотній підставці і за допомогою приводів, що стежать, пов’язаний з рухомою частиною пускової установки.
Досвід експлуатації базового варіанту ЗРК виявив низку серйозних недоліків комплексу, які були пов’язані насамперед зі слабкою енергетикою маршового двигуна ракети AIM-7F, значними поперечними габаритами ракети через крила, низьким рівнем автоматизації бойової роботи і недостатньою ефективністю системи управління Mk115 у нічний час та в умовах поганої погоди.
ЗРК NSSMS Block I (NATO Sea Sparrow) отримав нову ракету RIM-7H з крилом, що складається, модернізовану компактну пускову установку Mk 29, нову РЛС підсвічування цілі SPS-65 і автоматизовану систему управління Mk91. ЗУР RIM-7H була створена на базі ракети AIM-7E2 класу «повітря-повітря» спеціально для використання у складі зенітного комплексу. Ракета RIM-7H оснащувалась удосконаленою головкою самонаведення та новим двигуном Aerojet Мк52 mod2 (вага двигуна – 68,5кг, час роботи 2,8с). Для наведення ЗУР RIM-7H використовувалася система управління Mk91 модифікацій mod0 та mod1. Нині RIM-7H знято з озброєння.
У 1972 році фірма Raytheon розпочала випуск нової версії авіаційної ракети AIM-7F. Бортова система управління нової ракети була виконана з урахуванням твердотільної електроніки. Значне скорочення ваги та габаритів системи управління дозволило перемістити бойову частину в носову частину ракети, збільшити вагу БЧ та застосувати маршовий двигун підвищеної енергетики. Нову ракету, адаптовану для корабельного ЗРК NATO Sea Sparrow, було запущено у виробництво під позначенням RIM-7F.
У 1983 році комплекс NSSMS отримав новий засіб ураження – ракету RIM-7M. Вона має нову моноімпульсну захищену від радіоперешкод головку самонаведення, що забезпечує надійне ураження цілей, що летять, автопілот, що забезпечує політ ракети в точку прицілювання при втраті цілі, повністю цифрову систему управління і модернізовану бойову частину WAU-17. RIM-7M оснащується двигуном Hercules Mk58.
З 1991року почалися постачання ракети RIM-7P у складі ЗРК NSSMS. RIM-7P виробляється кооперацією фірм Raytheon, General Dynamics і Hughes Missile Systems (початок розробки – 1987 р.), оснащується новою імпульсно-допплерівською напівактивною радіолокаційною ГСН і дозволяє атакувати цілі зверху. З використанням RIM-7P комплекс NATO Sea Sparrow отримав можливість атаки надводних цілей.
Останнім представником ракет сімейства RIM-7 є ракета RIM-7R (1997). Система самонаведення RIM-7R оснащена додатковим тепловізійним каналом. Комплексування каналів самонаведення значно підвищило перешкодозахищеність ЗУР, однак через високу вартість програма розробки RIM-7R була закрита.
читайте також:
Для управління ракетами RIM-7 останніх модифікацій використовується система управління Mk91 mod2 та Mk91 mod3. Mk91 mod2 забезпечує обстріл цілі однією ЗУР, Mk91 mod3 – двох цілей послідовними пусками по одній ЗУР чи однієї цілі двома ракетами. Mk91 mod3 може застосовуватися спільно з системою раннього виявлення Mk23 TAS, яка використовується для відображення тактичної обстановки, цілерозподілу та видачі цілевказівки, зокрема, та для інших бойових систем носія. Спільно вони утворюють систему самооборони AN-SWY-1(V).

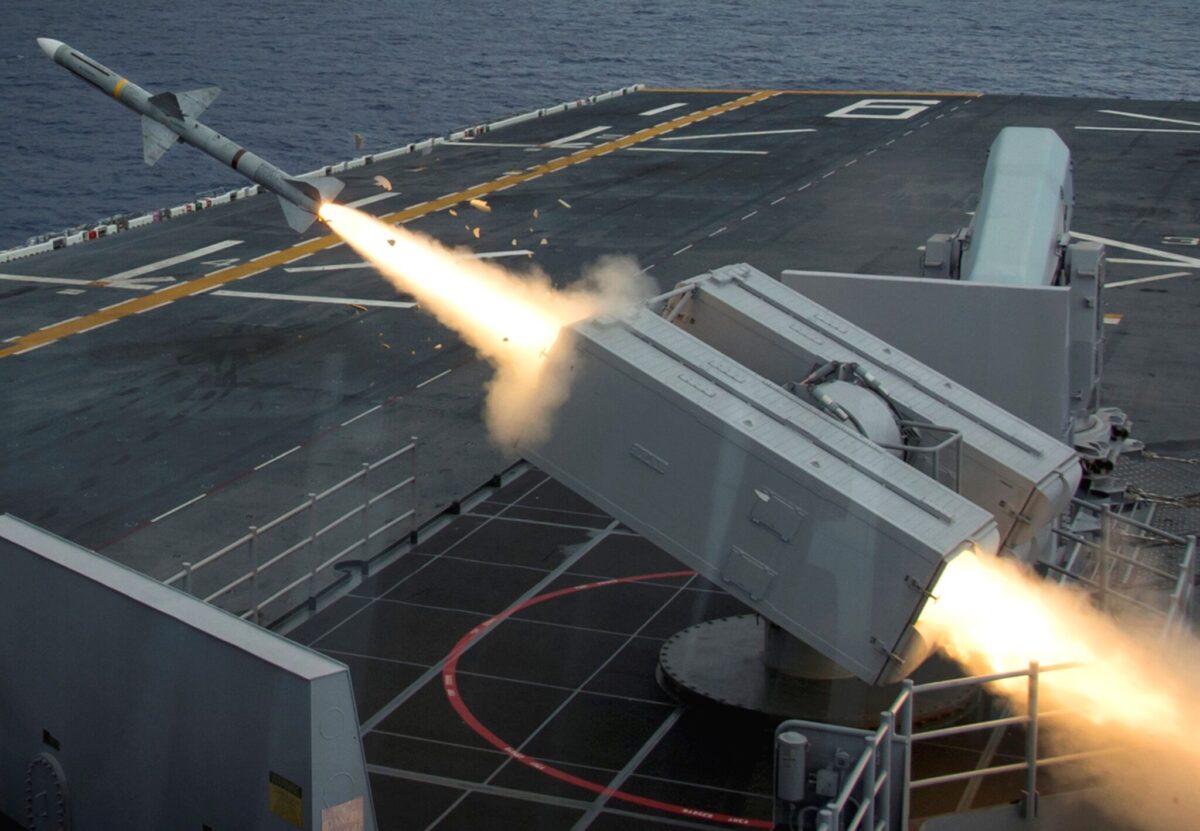

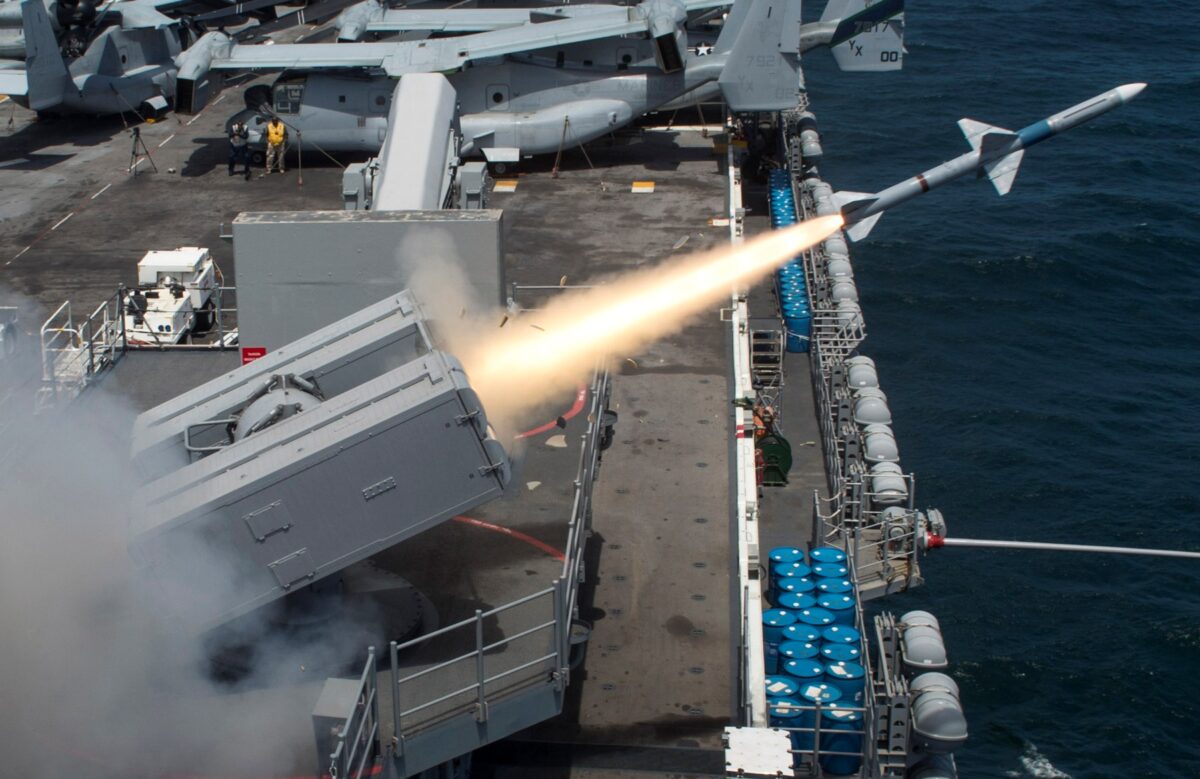

Пускові установки Mk29 забезпечують зберігання, наведення на ціль та пуск восьми ЗУР RIM-7 всіх модифікацій, а також ракети RIM-162 ESSM. Перезаряджання здійснюється вручну. ПУ Mk29 оснащені фрегати: типу Wieligen (ВМС Бельгії), типу Bremen-F122 (ВМС Німеччини), типів Tromp, Kontenaer та Jacob van Heemskerck (ВМС Нідерландів), типу Oslo (ВМС Норвегії), типу Vasco da Gama (ВМС Португалії) типу Yavuz (ВМС Туреччини). Авіаносці класу Nimitz мають три спарені пускові установки Mk-29, одна з яких розміщена в носі, а дві побортно на кормовому майданчику нижче польотної палуби. Ударний авіаносець ВМС США George H.W.Bush озброєний двома спареними пусковими установками Mk-29 для ракет RIM-162.
Після всього наведеного можна зробити висновок, що навіть через п’ятдесят років після розробки Sea Sparrow залишається важливою частиною багаторівневої системи ППО, забезпечуючи компонент малої/середньої дальності, особливо корисний проти ракет, що летять з моря.
