Розвідувальний БПЛА Vector: гнучкий у застосуванні та довговічний у використанні

Озброєння та техніка
Прочитаєте за: 6 хв. 20 Червня 2023, 14:47

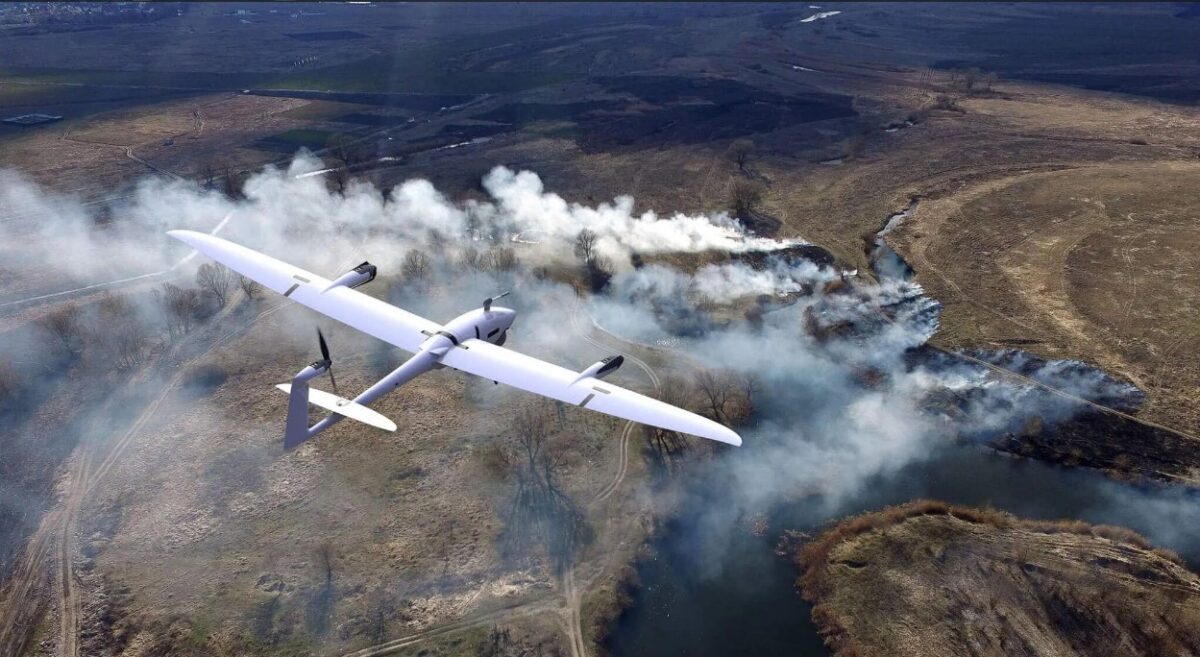

Розвідувальний БПЛА Vector. Фото: Quantum-Systems

Сучасні бойові дії просто неможливо уявити без дронів-розвідників та координаторів вогню артилерії. Тактична наземна розвідка дедалі більше стає якщо не анахронізмом, то — історією. Її місце займають всевидючі електронні очі дронів. Саме тому колективний Захід включає БПЛА майже до кожного пакета своєї допомоги Україні. Як повідомляла АрміяInform, українські розвідники серед іншого отримають і безпілотники Vector в рамках контракту Міністерства оборони України з німецькою компанією-виробником БПЛА Quantum-Systems GmbH. І сьогоднішній наш огляд побудований навколо цих нестандартних і в чомусь навіть унікальних літальних апаратів.

Математичне визначення вектора дуже добре підходить для однойменного БПЛА від Quantum-Systems. Він може бути спрямований у будь-який бік: вгору, вперед чи вниз. Саме на це здатний Vector від цього виробника із німецької Баварії. Вертикальний зліт, енергоефективний далекий політ на нерухомому крилі та вертикальна посадка: все автоматично, не потрібна участь пілота чи оператора: як не без гордості заявляють його виробники — «просто летіть!


Розробка Vector розпочалася у 2018 році, а сам БПЛА був випущений на ринок у 2020 році. Створювалися вони для промислового використання, але військові швидко зорієнтувалися та взяли їх на озброєння для ведення спостереження та розвідки.

Цей апарат належить до сімейства БПЛА, створених за принципом «2 в 1» з вертикальним злетом. Гнучкий та витривалий, Vector забезпечує характеристики польоту та спостереження, що перевершують характеристики багатьох інших сучасних БПЛА, що знаходяться на озброєнні по всьому світу. Здатність працювати в найскладніших умовах (VTOL) у поєднанні з надзвичайно низьким рівнем шуму (безшумний режим роботи двигуна) робить Vector ідеальним БПЛА для широкого спектра повітряних неінвазивних операцій.

Конструкція системи «2 в 1» відкриває нові можливості для застосування у конфігурації «Скорпіон». Знявши крила та прикріпивши окремий набір маніпуляторів для коптерів, можна отримати спеціалізовану мультикоптерну платформу для ще ширшого спектра завдань. Оператор дрона можете використовувати або стаціонарний VTOL, або звичайний коптер — в обох випадках йому знадобиться лише одна система для навчання та розгортання на місці. Система Vector поставляється у сумці для транспортування, яку може носити одна людина.

Розвідувальний безпілотник Vector має розмах крил 2,8 метра, але через невелику масу запускається з руки. При цьому, Дрон Vector має можливість вертикального зльоту та посадки і йому не потрібна пускова катапульта або злітно-посадкові смуги. А для приземлення не використовується ані сітки, ані парашут.

Він оснащений оптичними та інфрачервоними сенсорами та здатний працювати цілодобово, передаючи інформацію в режимі реального часу. Спроможний ідентифікувати об’єкти та передавати дані оператору у зашифрованому вигляді дальністю до 15 км, а при використанні додаткової станції — до 25 км. При цьому розробники БПЛА заклали у Vector можливість  транслювати відео на наземні станції у режимі реального часу в умовах бойових місій. Це пов’язано з роботою дрона по захищених каналах передачи даних.

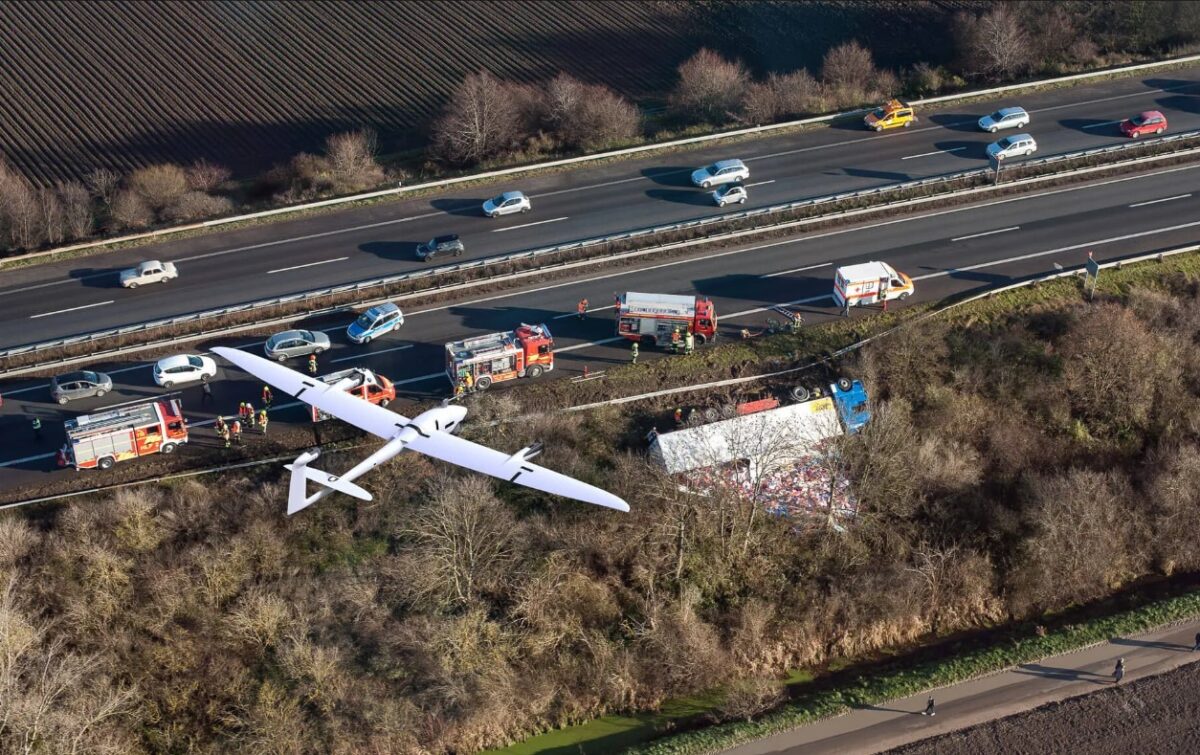

Розвідувальний БПЛА Vector. Фото: Quantum-Systems

Також безпілотник Vector має розширені можливості штучного інтелекту для аналізу даних. За свідченнями розробника, вбудовані у Vector алгоритми дозволяють автоматично ідентифікувати об’єкти та одразу передавати критично важливу розвідувальну інформацію на землю.

Заявлена швидкість — до 72 км/год, а здатність перебувати у повітрі доведена до двох годин. Складання дрона займає близько 2 хвилин, а навчання операторів — не більше ніж 4 дні.

У рух дрон приводиться електричними двигунами та трьома поворотними роторами, встановленими на кінцях крила та хвості. Конструкція БПЛА у вигляді літака дозволяє йому  стабільно почувати себе в повітрі при максимальній швидкості вітру до 12 метрів у секунду.

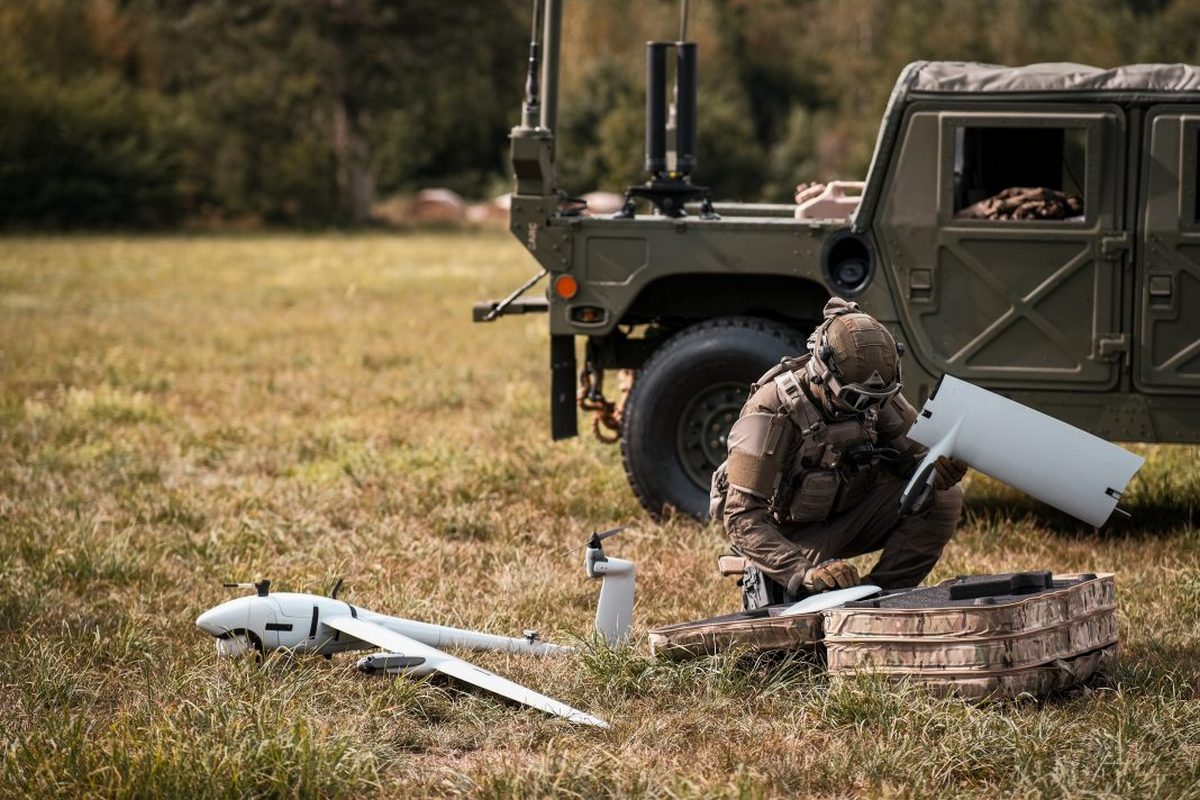

Підготовчі роботи до запуску розвідувального БПЛА Vector. Фото: Quantum-Systems

Родзинкою запатентованої системи є можливість перетворити апарат із літака з нерухомим крилом на дрон-трикоптер. Інструменти не потрібні. Все зібрано на системі клямок. Для цього достатньо зняти крила та хвостову частину та встановити кронштейни з гвинтами вертикального підйому. Дрон-трикоптер, що виходить в результаті цих операцій, називається Scorpion. Він приблизно на один кілограм легший за Vector, який важить 7,5 кг, може літати протягом 35 хвилин з максимальною швидкістю 54 км на годину.

У конфігурації Vector у дрона є два жорсткі крила і хвіст, закріплений на корпусі зі скловолокна та кевлару. Два гвинти на крилах і один на хвості, що дозволяють дрону злітати і сідати, під час польоту можуть розвертатися, збільшуючи підйомну силу крил. З іншого боку, у конфігурації Scorpion крила та хвіст замінюють трьома тримачами з вертикальними пропелерами, після чого дрон запускається як звичайний мультикоптер. У такому разі ефективність апарата під час польоту вперед знижується, проте водночас скорочуються вага та складність конструкції.

«Перед запуском користувач може визначити, який профіль розгортання йому потрібен, і вибрати найбільш відповідну конфігурацію. Як трикоптер дрон підходить для просторово обмежених середовищ і стаціонарного використання, наприклад, у густонаселених міських районах. З іншого боку, Vector пропонує велику дальність польоту або триваліший час перебування над оперативною зоною. До цього додається низький рівень шуму, оскільки Vector має здатність до планування і може залишатися в повітрі навіть під час роботи одного ротора», — розповів у коментарі для АрміяInform  начальник відділу досліджень роботизованих систем Центру досліджень трофейного та перспективного озброєння та військової техніки Генерального штабу ЗС України полковник Сергій Спешилов.

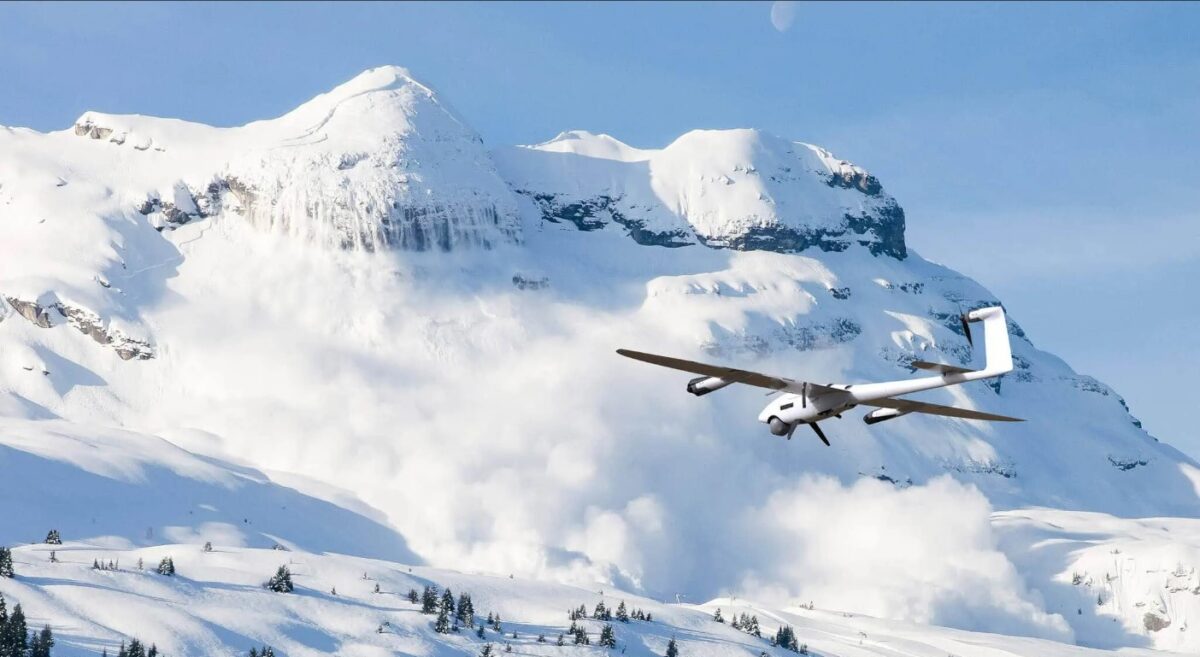

Розвідувальний БПЛА Vector. Фото: Quantum-Systems

При польоті в конфігурації Vector, час роботи дрона без підзарядки від чотирьох літій-іонних акумуляторів — до двох годин. У конфігурації Scorpion час польоту — 45 хвилин. Корпус акумулятора нагрівається, тому пристрій здатний працювати за температури навколишнього середовища до -20 градусів за Цельсієм.

Апаратний та програмний модуль автопілота Quantum Skynode також забезпечує подальший розвиток безпілотної платформи з точки зору автоматизації. Ефект досягається завдяки об’єднанню точної навігації, комп’ютерного зору, сучасного штучного інтелекту (ШІ), та просунутого мережевого зв’язку. Це дозволить надійно обробляти такі завдання, як незалежна розвідка місцевості та повідомлення про виявлені на ній цілі. Отримувані при цьому переваги варіюються від полегшення роботи оператора до можливості застосування БПЛА в середовищі, де активно працюють електронні засоби супротивника. За даними Quantum-Systems, майбутні компетенції системи загалом зростатимуть. Новий функціонал передбачається завантажувати з «магазину програм» і одразу використовувати без необхідності вносити будь-які зміни до конфігурації обладнання.
